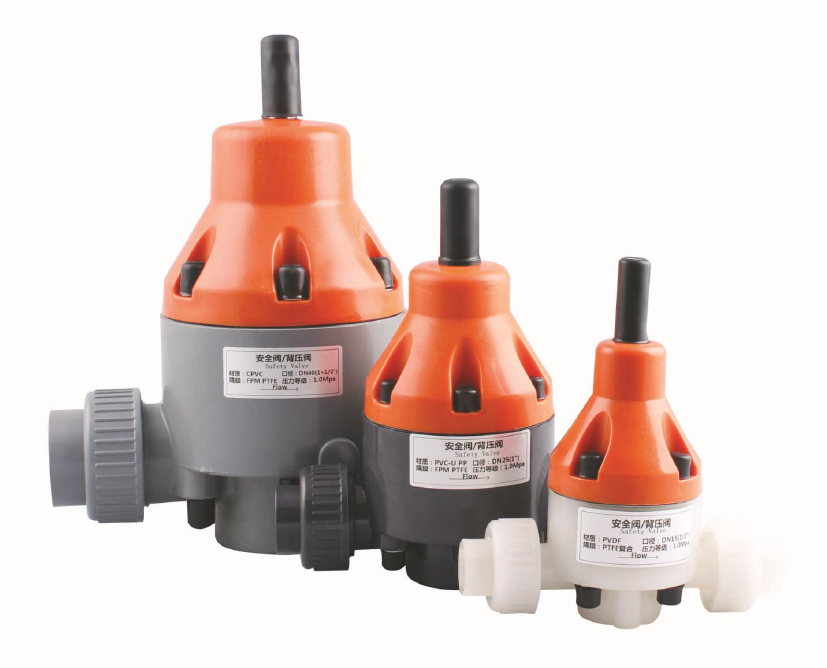

Клапан предохранительный/поддержания давления
Клапан предназначен для защиты насоса и других элементов системы от избыточного давления или поддержания постоянного противодавления для корректной работы дозировочного насоса в системах под атмосферным давлением, неустойчивым давлением или если перепад давлений на входе и выходе насоса менее 2 бар.
Подробнее
Описание
Клапан предназначен для защиты насоса и других элементов системы от избыточного давления или поддержания постоянного противодавления для корректной работы дозировочного насоса в системах под атмосферным давлением, неустойчивым давлением или если перепад давлений на входе и выходе насоса менее 2 бар.
Клапан устанавливается на линии нагнетания. Для работы в режиме предохранительного, клапан устанавливается сразу за насосом. Направление стрелки на корпусе соответствует направлению прохождения жидкости.
При работе в качестве клапана поддержания давления монтаж осуществляется после предохранительного клапана и демпфера пульсаций, при его наличии. Направление стрелки на корпусе обратно направлению прохождения жидкости.
Примечание: при потребности в обоих клапанах необходимо заказать 2 штуки
Клапан устанавливается на линии нагнетания. Для работы в режиме предохранительного, клапан устанавливается сразу за насосом. Направление стрелки на корпусе соответствует направлению прохождения жидкости.
При работе в качестве клапана поддержания давления монтаж осуществляется после предохранительного клапана и демпфера пульсаций, при его наличии. Направление стрелки на корпусе обратно направлению прохождения жидкости.
Примечание: при потребности в обоих клапанах необходимо заказать 2 штуки
Характеристики
| Типоразмер оборудования | DN15-DN65 |
| Диапазон температур жидкости, °C | -5 … +50 °C (PVC); -20 … +90 °C (PVDF) |
| Максимальное рабочее давление | 10 бар |
| Материал диафрагмы | PTFE композитный |
| Материал корпуса | PVC; PVDF |
| Материал уплотнений | комплект из FPM и EPDM на выбор |
| Тип соединений | фланец/резьба/ втулка под вклейку |
